一方向回転
一方向回転
仕様表
表はスクロールできます。
| モーター 出力 （kw） |
本体型式 | 定格圧力 （MPa） |
リリーフ 設定圧 （MPa） |
無負荷吐出量 （L/min） |
取付方向 V：縦型 H：横型 |
タンク容量 （L） |
カタログ | 図面 | CAD データ （.dxf） |

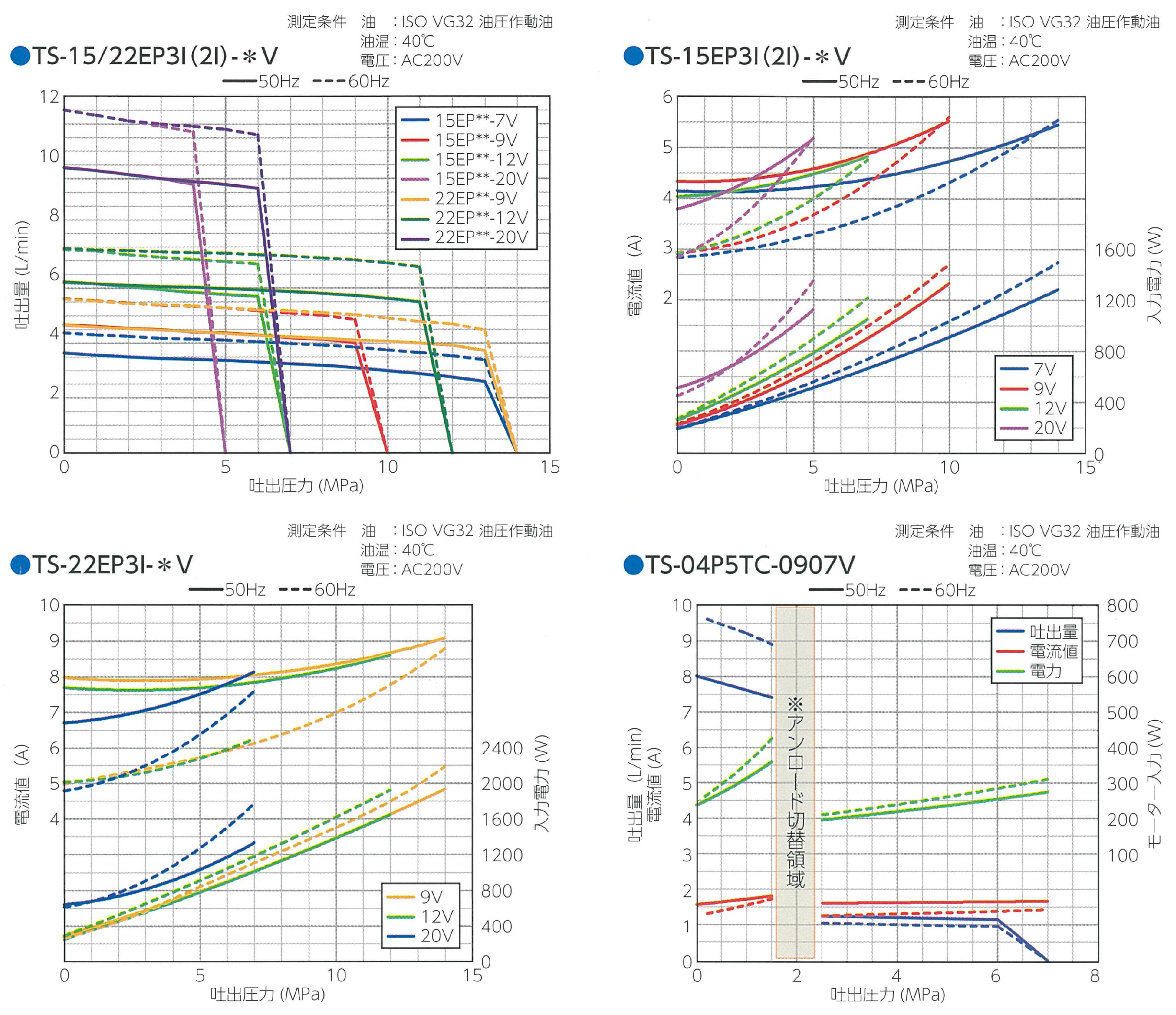

取説 | 特性表 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 標準 | オプション | ||||||||||
| 0.4 | TS-04P3C-10 | 7.0 | 3.0-7.0 | 1.6 | 1.9 | V、H | 4 | 8.14 | |||||
| TS-04P3C-12 | 6.0 | 3.0-6.0 | 1.9 | 2.3 | |||||||||
| TS-04P3I-7 | 4.5 | 1.5-4.5 | 3.6 | 4.4 | |||||||||
| TS-04P3I-9 | 3.0 | 1.5-3.0 | 4.7 | 5.7 | |||||||||
| 1.5 | TS-15EP3I-7 | 14.0 | 3.0-14.0 | 3.6 | 4.4 | V、H | 8 | 14 | |||||
| TS-15EP3I-9 | 10.0 | 3.0-10.0 | 4.7 | 5.7 | |||||||||
| TS-15EP3I-12 | 7.0 | 3.0-7.0 | 6.2 | 7.4 | |||||||||
| TS-15EP3I-20 | 5.0 | 3.0-5.0 | 10.4 | 12.5 | |||||||||
| 2.2 | TS-22EP3I-9 | 14.0 | 6.0-14.0 | 4.7 | 5.7 | V、H | 8 | 14 | |||||
| TS-225EP3I-12 | 12.0 | 6.0-12.0 | 6.2 | 7.4 | |||||||||
| TS-22EP3I-20 | 7.0 | 3.0-7.0 | 10.4 | 12.5 | |||||||||
型式表示の説明 (例)
TS-15EP3I-12
本体型式
※
- 取付方向
-
縦型：V
横型：H
※H or V
－S※
- サブプレート
-
<サブプレートのみ>
S01:1連用サブプレート
S02:2連用サブプレート
S03:3連用サブプレート
<電磁弁付き>
S1:電磁弁1連付き
S2:電磁弁2連付き
S3:電磁弁3連付き
注1）
電磁弁付きをご用命の場合、使用型式名も記載願います。
※電磁弁型式は別途カタログを参照ください
注2）
22EP5TIのみ1連仕様のみとなります。
※サブプレートのみ：S013
※電磁弁付き：S1
－※
- 圧力計
-
標準は無し 無記号
OP有りの場合はGを記入
－※
- ファンクーラー
-
C2：作動電圧200V
C0：後付け用、インラインチェック付き
注）C0の場合後付けのファンクーラーを取付けないと作動しません
－R※
- リリーフ設定圧
-
定格圧力以下で設定する場合はその圧力をご指定下さい。
（例）R10：10MPa
※標準は定格圧力
（無記号）
アフター・パーツ
シリーズ製品のアフターパーツを取り揃えております、ご確認ください。
タンク関係
- 4L（縦型、横型）
- 8L（縦型、横型）
- 14L（縦型、横型）
- タンクキャップ
- ドレンジョイント
サブプレート
- 1連
- 2連
- 3連
- 2連目、3連目のみ
- コンビネーション用
電磁弁、積層弁取付用ボルト
- 一方向回転用各種
- コンビネーション用各種
- ※お問い合わせ時に電磁弁と積層弁の使用数をご連絡下さい
モーター
- 0.4Kwモーター
- 1.5Kwモーター
- 2.2Kwモーター
ポンプ
- 両回転用各種
- 一方向回転用各種
- コンビネーション用各種
- ※両回転、一方向回転用についてはサクションフィルタが別売りです
圧力計
- 100K用
- 150K用
- 250K用
- ※配管付き、配管無しを選定下さい
ファンクーラー
- ファンクーラー本体
- 取付用部品一式
- インラインチェック
- ※取付用部品は使用先の製品型式をご連絡下さい
巻き替え
国内工業用電圧の巻き替えも対応しています、リンク先の依頼書で可能かどうか、確認をお願いいたします。
